用途及結構特征

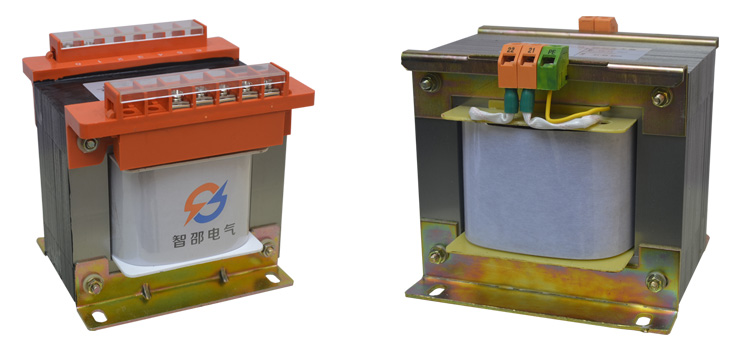

BK(DK)系列控制變壓器是在國內BK系列控制變壓器基礎上，經過多年來進一步吸收國內外同類產品的優點，采用先進工藝和嚴謹設計進行制造，并優選國外先進方法的接線端子，具有性能優良、工作可靠、耗能低、體積小、接線安全、適用性廣等特點，是一種理想的變壓電源，該系列控制變壓器適用50-60Hz電壓至500V的電路中，通常用作控制電器或局部照明燈及指示燈的電源之用。BK變壓器結構可分為殼式。按安裝方式可分為立式。
型號及其含義
使用環境和正常工作條件
1、海拔高度不超過2000m；
2、最高環境溫度為+40℃，最高月平均氣溫不大干+30℃，年平均氣溫不大于+20℃
3、空氣相對濕度不大于95％；
4、環境空氣中，不含有腐蝕金屬和破壞絕緣的有害氣體或塵埃；使用中，不得使變壓器受到水、雨、雪的侵蝕；
5、電源電壓波形近似于正弦波。

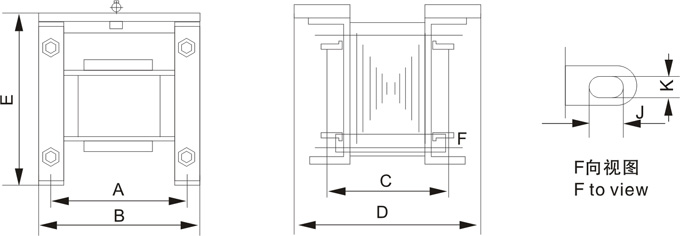

外形及安裝尺寸
| 型號 |
外形尺寸 |
安裝尺寸 |
| Bmax |
Dmax |
Emax |
K |
J |
| BK-50A |
85 |
80 |
92 |
65 |
60 |
| BK-100A |
103 |
90 |
110 |
75 |
64 |
| BK-150A |
103 |
98 |
110 |
75 |
74 |
| BK-200A |
103 |
105 |
110 |
75 |
77 |
| BK-250A |
114 |
122 |
125 |
90 |
90 |
| BK-300A |
114 |
127 |
125 |
90 |
95 |
| BK-400A |
132 |
130 |
142 |
94 |
97 |
| BK-500A |
132 |
135 |
142 |
94 |
102 |
| BK-700A |
150 |
140 |
175 |
127 |
115 |
| BK-1000A |
150 |
155 |
175 |
127 |
130 |
| BK-1500A |
171 |
175 |
190 |
130 |
150 |
| BK-2000A |
171 |
195 |
190 |
130 |
170 |
注意事項
1、購買前，先估算好您所用的電器總容量，并選用有相當容量的變壓器，確保瞬時起動時不燒壞變壓器。
2、本變壓器嚴格按國家有關標準設計生產：當您使用多繞組(多控制電壓)的變壓器時，容量應按電壓比相應增加變壓器容量，以免燒壞變壓器。
3、安裝前，應仔細校核銘牌所列各項數據是否符合您的要求，確認無誤后，方可安裝使用。
4、通電工作后，變壓器鐵心和線圈將發熱(但溫升不超過80℃)屬正常現象，若溫升超過80℃，甚至冒煙，則應切斷電源開關，重新檢查您所用的電器容量。
5、在運輸中，應盡可能避免碰撞，切勿受潮，使用時，請注意維護，以保護變壓器使用壽命。
|
